产品介绍 / Introduction

商品属性：

产品特点：

·多通道电子设备断路器，可在过载和短路情况下保护四个负载24 V DC。带有电子锁，用于设置额定电流。安装在DIN导轨上，高度:90 mm|宽度:36 mm|深度:98 mm，环境温度（运行）:-25 °C ... 60 °C|环境温度（存放/运输）:-40 °C ... 70 °C|湿度测定:96\xa0h, 95\xa0%\xa0RH, 40\xa0°C|海拔:≤ 2000 m (平均海拔（标准海拔零点以上）)|冲击力（运行）:30g (IEC 60068-2-27，测试Ea)|振动（操作）:10\xa0Hz\xa0...\xa057.6\xa0Hz (振幅\xa0±0.35\xa0mm；符合IEC\xa060068-2-6，试验Fc)|:57.6\xa0Hz\xa0…\xa0150\xa0Hz (加速度\xa05g；符合IEC\xa060068-2-6，试验Fc)|保护等级:IP20，阻燃等级，符合UL 94:V-0|安装类型:DIN导轨： 35 mm|颜色:浅灰色 RAL\xa07035|位数:4|保护等级:III|类型:导轨安装模块，单片，保险丝类型:电子|额定过电压:0.5 kV|工作电压:18 V DC ... 30 V DC|额定电压:24 V DC|标称工作电流I:最大 40 A DC (IN+)|:最大 40 A DC (在通过IN+桥接附加设备时，每个接线点位置)|:1\xa0/\xa02\xa0/\xa03\xa0/\xa04\xa0/\xa05\xa0/\xa06\xa0/\xa07\xa0/\xa08\xa0/\xa09\xa0/\xa010\xa0A DC\xa0(每个输出通道均可调)|测量公差I:± 15 %|反馈电阻:最大 35 V DC|失效安全元器件:15 A DC (每个输出通道)|效率:> 99 %|闭路电流 I:典型值 33 mA|功耗:典型值 0.8 W (无负载运行)|:< 9 W (正常运行)|模块初始化时间:1.6 s|关闭一条通道后的等待时间:5 s (过载/短路)|温度衰减:24 A DC (60\xa0°C时)|:28 A DC (54°C时)|:32 A DC (47°C时)|:36 A DC (41\xa0°C时)|:40 A DC (35\xa0°C时)|分断方法:E (电子)|要求的备用保险丝:不需要，内置本安元件|介电强度:最大 35 V DC (负载电路)|MTBF (IEC 61709, SN 29500):8403361 h (25°C、21%负载时)|:3067484 h (40°C、34.25%负载时)|:534188 h (35°C、100%负载时)|负载电路停机时间:≤ 10 ms (适用于短路 > 2.0 x I|:1 s (1.2 ... 2.0 x I|欠压关断负载回路:≤ 17.8 V DC (有源)|:≥ 18.8 V DC (无源)|电涌电压关断负载回路:≥ 30.5 V DC (有源)|:≤ 29.5 V DC (无源)|负载电路最大容性负载:45000 µF (取决于电流设置和可用的短路电流)，连接名称:遥信报警回路|切换功能:N/O触点|剥线长度:10 mm|硬导线横截面:0.2 mm² ... 2.5 mm²|可连接导向横截面 AWG:24 ... 12|柔性导线横截面，带套管，带塑料绝缘套管:0.25 mm² ... 1.5 mm²|柔性导线横截面，带不含绝缘套管的冷压头:0.25 mm² ... 2.5 mm²|直流工作电压:0 V DC ... 30 V DC|直流工作电流:100 mA DC通道LED熄灭:关 (通道已关闭)|通道LED绿色:闪烁 (通道已接通)|通道LED黄色:闪烁 (通道接通，通道负载\xa0>\xa080%\xa0)|:闪烁 (编程模式激活)|通道LED红色:闪烁 (通道关闭，超压或欠压激活)|:ON暂时 (通道关闭，5\xa0s冷却阶段，过载或短路释放)|:闪烁 (通道关闭，准备好重新接通，过载或短路释放)|:闪烁两次 (通道关闭，超出设备总电流上限40\xa0mA)连接名称:主电路IN+|连接方式:直插式连接|剥线长度:15 mm|硬导线横截面:0.2 mm² ... 10 mm²|可连接导向横截面 AWG:24 ... 8|柔性导线横截面，带套管，带塑料绝缘套管:0.25 mm² ... 4 mm²|柔性导线横截面，带不含绝缘套管的冷压头:0.25 mm² ... 6 mm²|连接名称:主电路IN-|连接方式:直插式连接|剥线长度:10 mm|硬导线横截面:0.2 mm² ... 2.5 mm²|可连接导向横截面 AWG:24 ... 12|柔性导线横截面，带套管，带塑料绝缘套管:0.25 mm² ... 1.5 mm²|柔性导线横截面，带不含绝缘套管的冷压头:0.25 mm² ... 2.5 mm²|连接名称:主电路OUT|连接方式:直插式连接|剥线长度:10 mm|硬导线横截面:0.2 mm² ... 2.5 mm²|可连接导向横截面 AWG:24 ... 12|柔性导线横截面，带套管，带塑料绝缘套管:0.25 mm² ... 1.5 mm²|柔性导线横截面，带不含绝缘套管的冷压头:0.25 mm² ... 2.5 mm²标准/规格:EN\xa061000-6-2|:EN\xa061000-6-3|:EN\xa060068-2-6|:EN\xa060068-2-27|:EN 60068-2-78|:EN 50178|:UL 2367|:UL 508'

适用场合：

· 本品适用于轻工机械、制造车间、包装机械、装配机械、机床、起重运输设备、轻工/化工输送、传送带系统、农用机械及建筑设施。

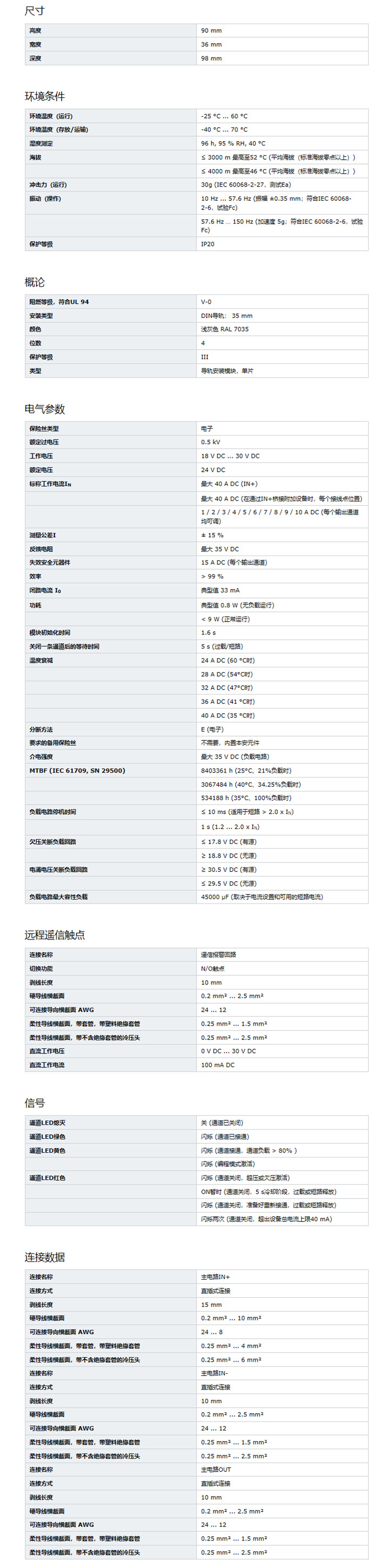

产品参数 / Parameter

授权证书 / Certification
